Extra Bereich fürs Kaltverformen von Metall.

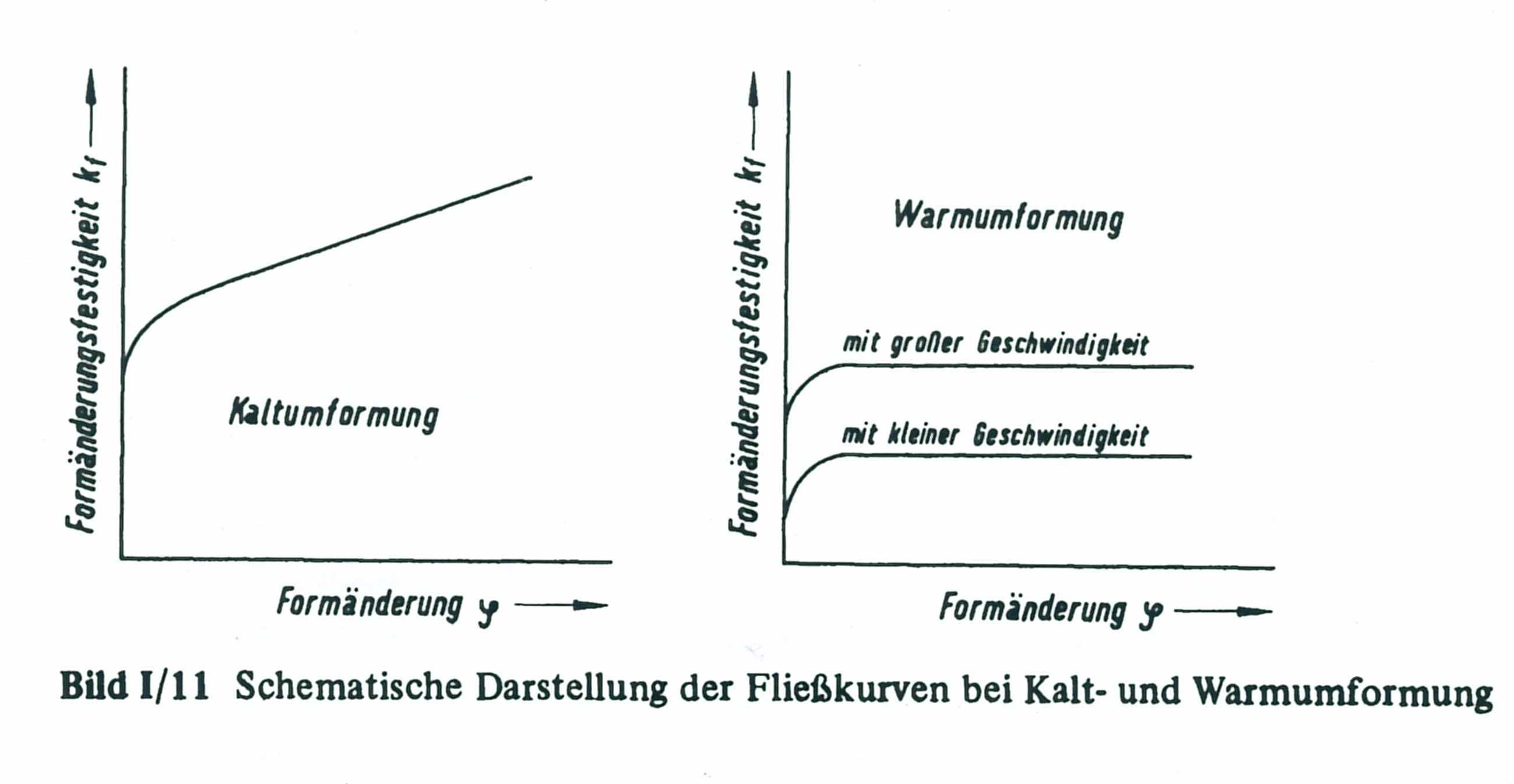

Grundsätzlich unterscheidet man kalten- und warmen Varianten zum Drücken vom Metallen. Dabei wird eigentlich das Drücken von dünnen Blechen verstanden. Auch das sogenannte Kaltverformen ist eine Warmumformung.


Bei der Warmumnformumung ist die Werkblechtemperatur im Abstand von der Pressungsstelle zur Vermeidung von Rissbildungen zu beachten.


Quelle: K. Grüning\ Umformtechnik\ Verlag Vieweg\ISBN 9783528340414\

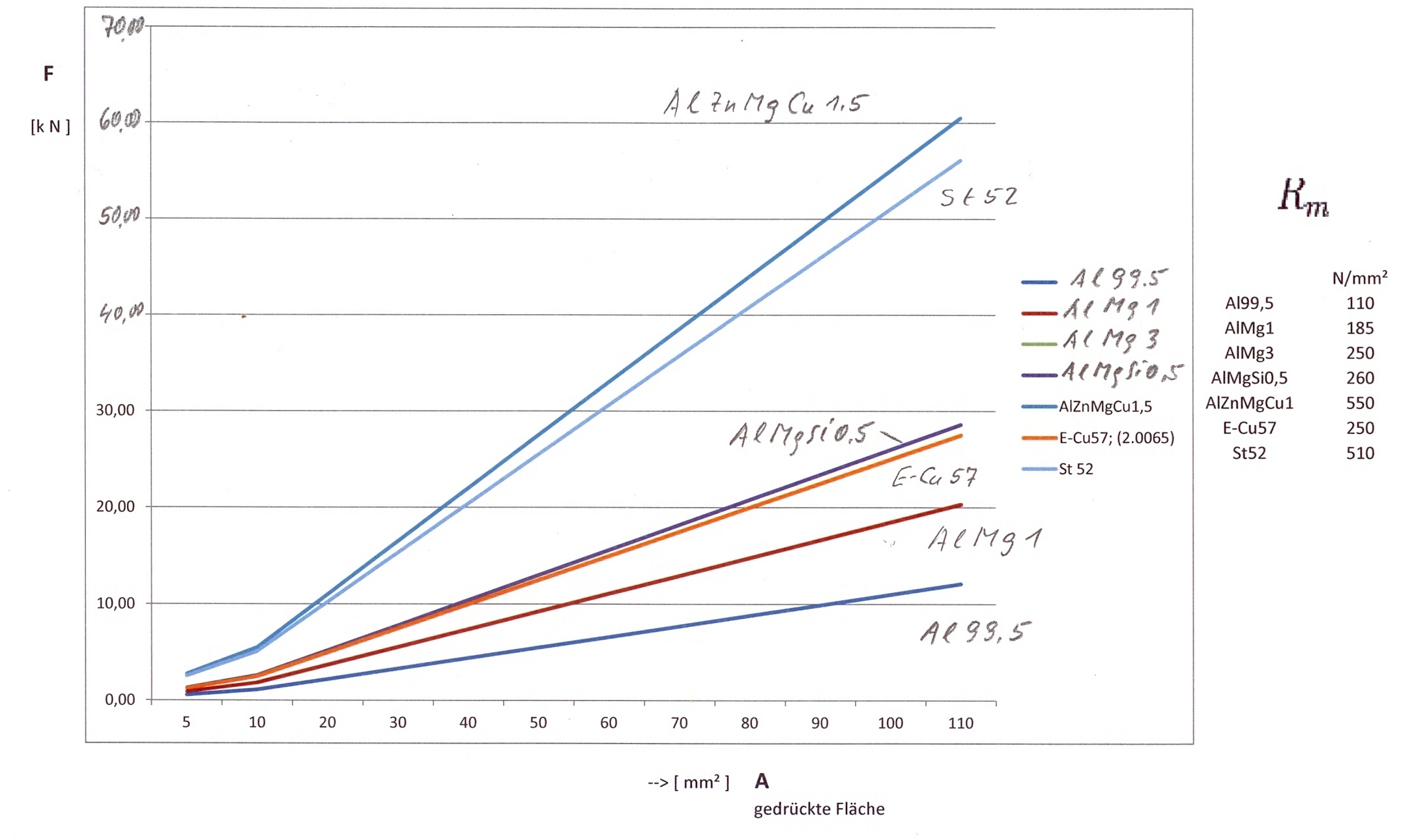

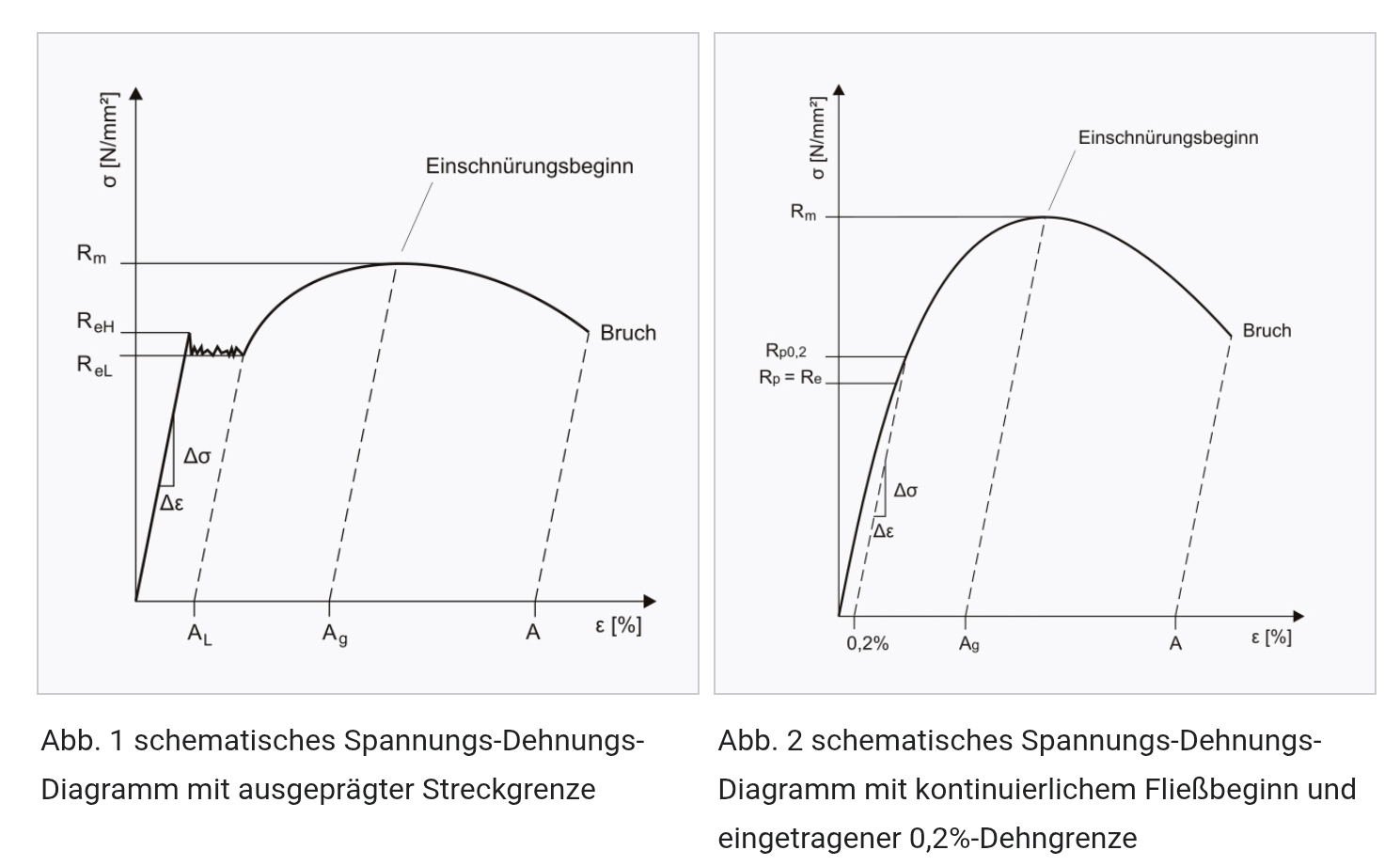

Die Presstelle zwischen Drückerrolle und Ronde zum Umformen nimmt die Temperatur mit Beginn der Formänderung an. Im Abb.1 ist dass die angezeigte Streckgrenze.

---

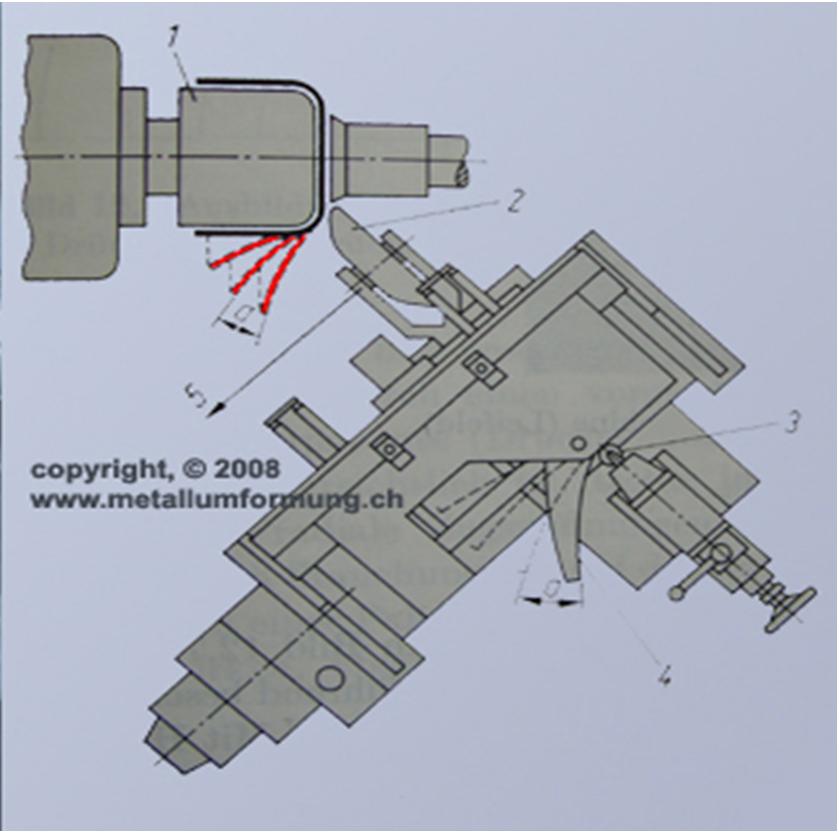

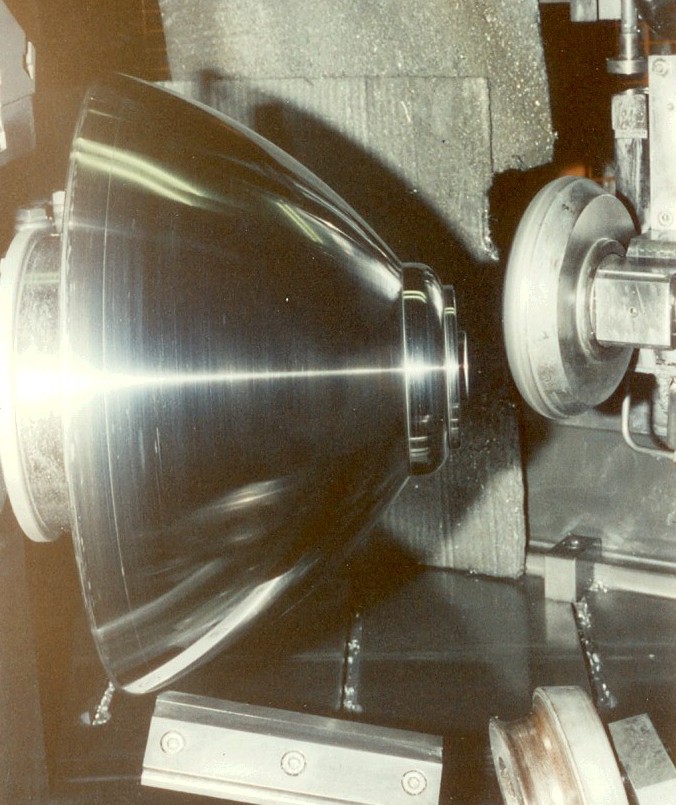

Prinzip des Metalldrückens mit Drückmaschinen

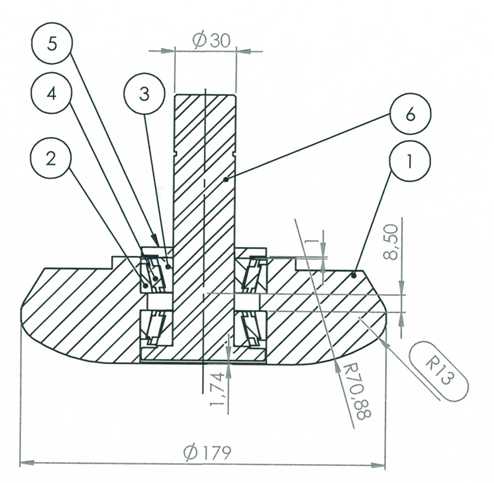

Die Drückerrollen müssen große Drücke, hohe Temperaturen und abriebfest formstabil aushalten

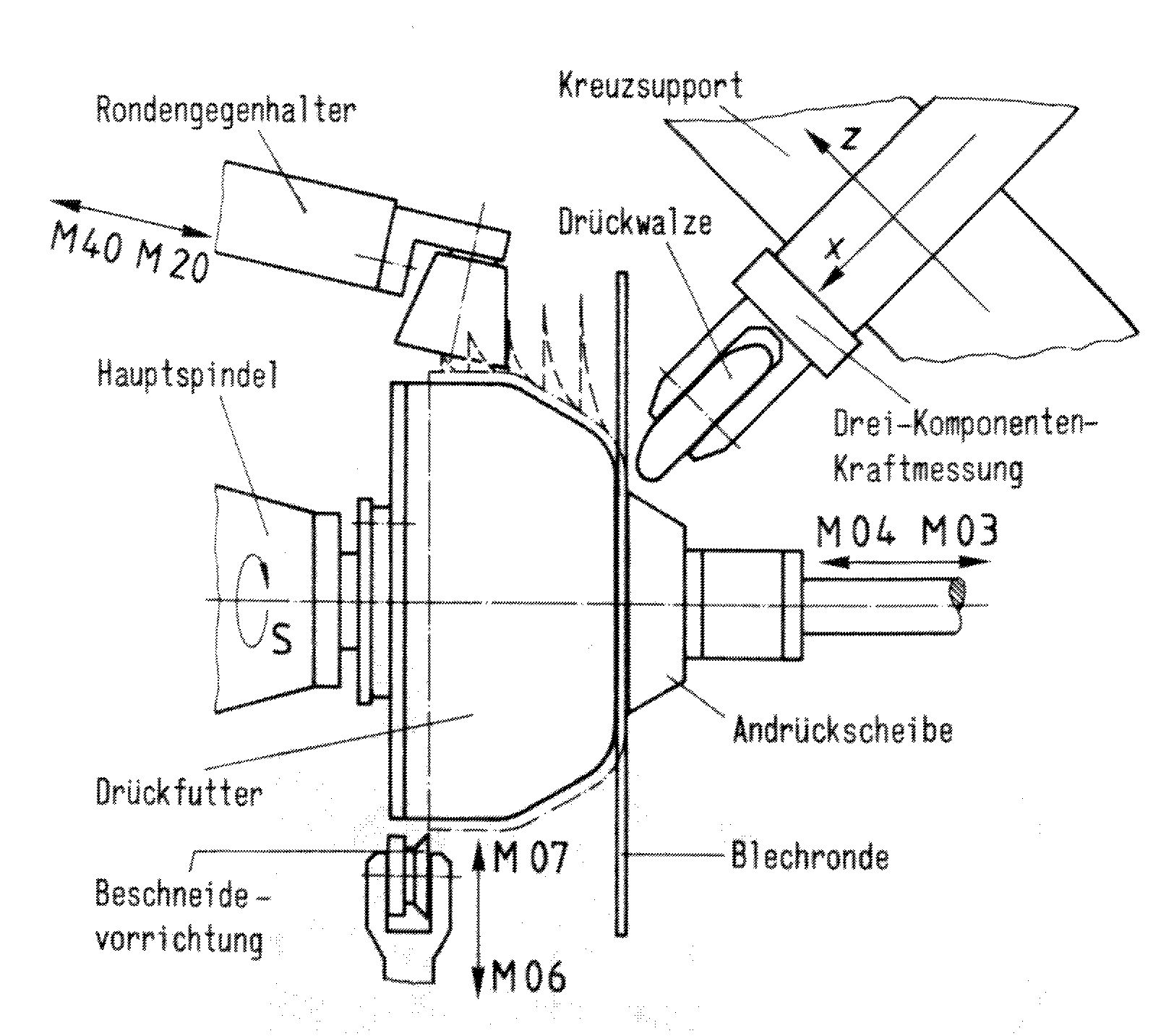

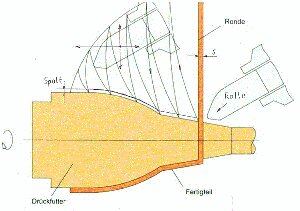

Prinzip des Metalldrückens mit Drückmaschinen und Rolle in
horizontal arbeitenden Maschinen, oder in
vertikal arbeitende Maschinen.
diese sind vegrleichbar mit einer Universalbohrmaschine wo der Tisch die horizontalen Wege macht und der Bohrer als Druckwerkzeug auf da Blech wirkt.

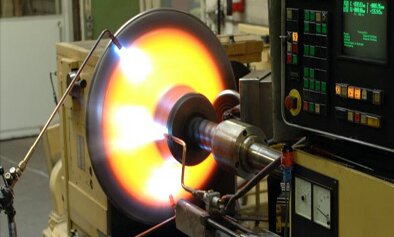

Das zu verformende Metall ist im nichtmilitärischem Bereich, Blech mit zumeist maximal 3 mm Dicke. Die sogenannte Ronde ist durch den Rotationsvorgang eine runde Blechscheibe als Ausgangsstück. Diese Ronde wird durch Druckgebung auf eine Form gedückt. Diese Form ist um die Blechdicke kleiner. Es wird mit Hand und Drückstangen klassisch dünnes Metallblech verformt. Beim Handdrücken erhitzt sich das Blech durch die Reibung auf etwa 300 Grad. Für dickeres Blech oder größere Abmaße wird Wärme zugeführt, wobei dann die Drückerrolle entsprechend gekühlt werden muß. Probleme der Schmierung des Kugellagers und die Stabilität der Rollenführung bestehen. Eine ungleichmäßige Temperatur des Rondenmaterials beeinflussen stark die Rißbildung.

---

Extra Bereich für Ronden schneiden fürs Metalldrücken

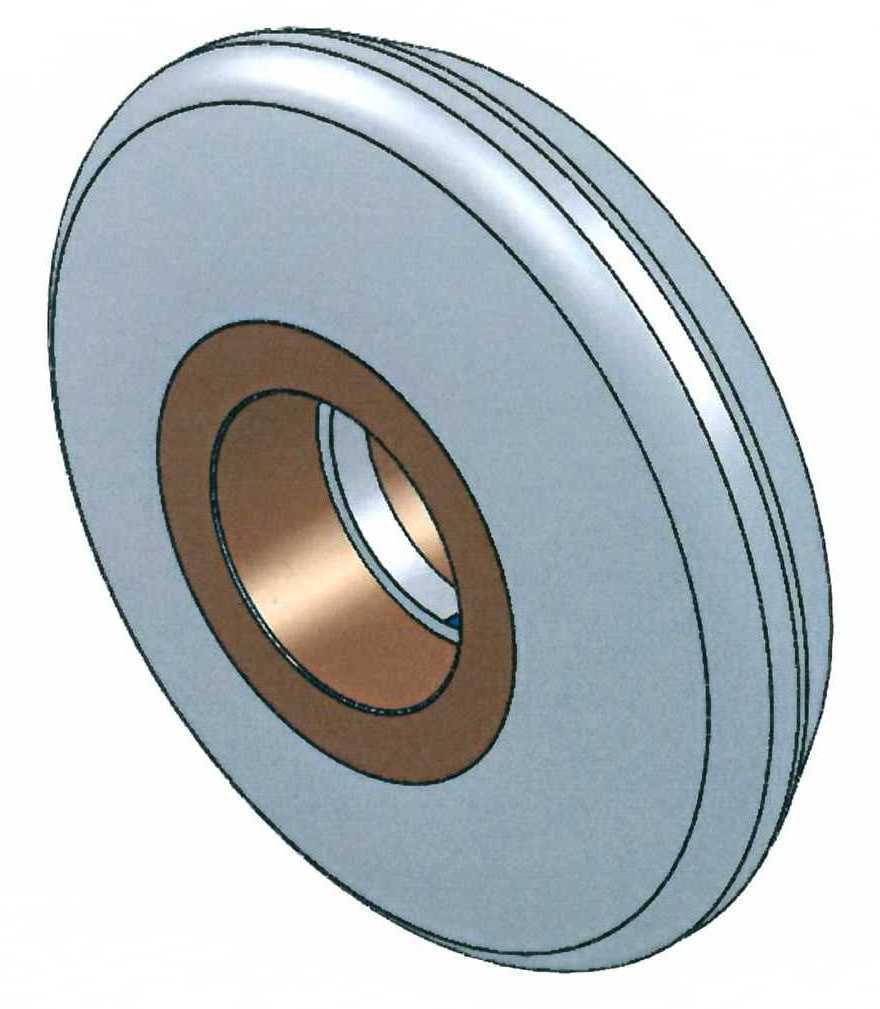

Die Drückerrollen müssen großen Anpressdruck aushalten

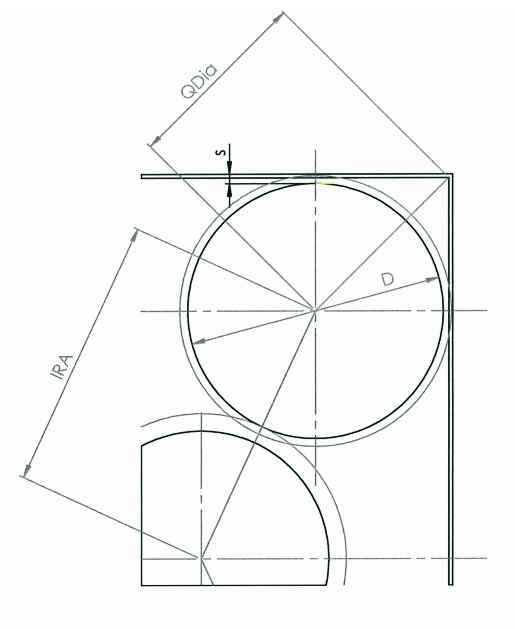

Rondenbleche als Blechquadrat vor dem Schnitt zu runden Ronde

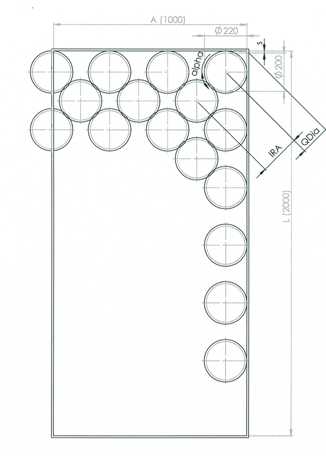

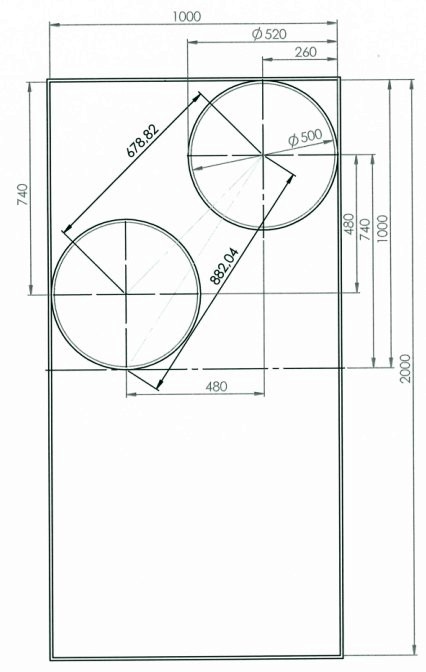

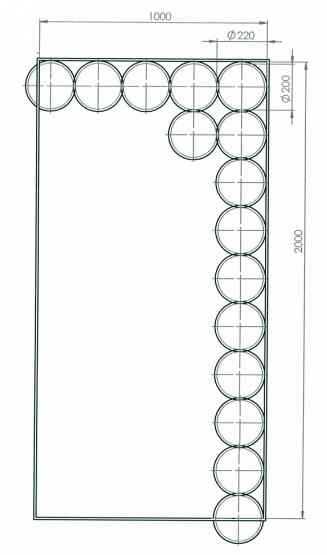

Rondenbleche mit den Schnitten zu runden Ronden

---

Drücken Risiko zip : Druecken Risiko zip
Visit pdf : Druecken Risiko Doku pdf

---

Angaben zum kalten Metalldrücken

Datei - Download-offene- Arbeiten
Drueckbank-esmdue400 - zip	Drückbank esmdue400
Abstechbank-access - zip	Abstechbank
Drücken-Risiko-Gesamtdokumentation - zip	Risikodoku
Programm-C-Metalldrücken - zip	Programm Metalldrücken
.Net-Laufzeit 2.0 (23MByte)	Dotnetfx.exe
